Série de tables à portique de découpe laser à fibre

Quantité de commande minimum:1

Attributs du produit
Emballage & livraison

Attributs du produit

Modèle: 3-2-1

marque: LASER RATOP

Emballage & livraison

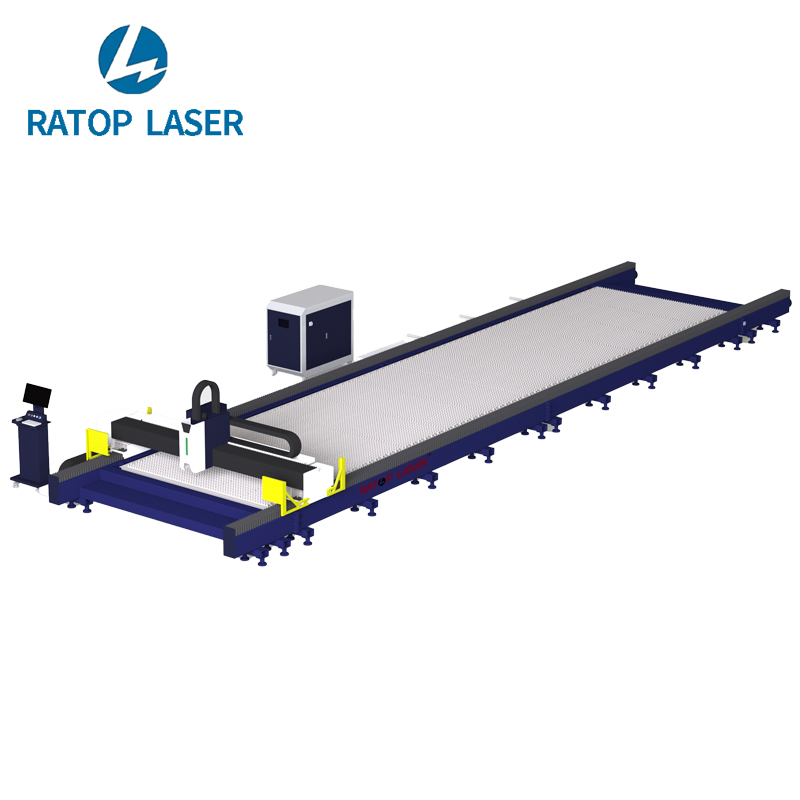

La machine de découpe laser à fibre (série Ground Rail Table) est un outil industriel spécialisé conçu pour le traitement de pièces métalliques longues ou à grande échelle, fusionnant la conception de rails au sol étendus, la technologie laser à fibre haute puissance et le contrôle CNC stable pour les applications de fabrication lourdes.

Avantages

Les principaux points forts de cette série résident dans son évolutivité et sa stabilité : la table à rail au sol allongée prend en charge des tôles/tubes extra-longs ou surdimensionnés (bien au-delà des capacités standard des machines), ce qui la rend idéale pour les projets à grande échelle. Son laser à fibre haute puissance permet des coupes rapides et précises sur des matériaux métalliques épais (notamment l'acier, l'aluminium et les alliages), réduisant ainsi le temps de traitement des composants lourds. Le système CNC permet des opérations automatisées et reproductibles, garantissant une qualité constante sur les pièces longues tout en minimisant les erreurs humaines. Il offre une stabilité structurelle robuste (critique pour la coupe de grande longueur) et une efficacité énergétique élevée, réduisant ainsi les coûts d'exploitation même pour des séries de production prolongées. De plus, sa conception modulaire permet une personnalisation flexible de la longueur de la table pour répondre aux besoins spécifiques du projet.

Notre machine de découpe laser à fibre, notre machine de découpe de tubes au laser à fibre (également connue sous le nom de machine de découpe laser de tubes) et notre machine de soudage laser combinent haute précision, fonctionnement stable et performances efficaces, répondant parfaitement aux besoins de traitement des tôles, des tuyaux et des projets de soudage dans tous les secteurs. Soutenus par un contrôle de qualité strict, un service après-vente attentionné et une livraison rapide, nous nous engageons à fournir des solutions fiables. Accueillez les clients mondiaux pour qu’ils se consultent et coopèrent pour un succès mutuel.

Présentation du produit :

La série de machines de découpe laser à fibre grand format Ratop utilise des lasers à fibre de nouvelle génération avec une efficacité de conversion électro-optique de plus de 40 %, avec une absorption d'énergie laser améliorée et une taille de spot auto-réglable. Sa tête de coupe BOCI utilise un capteur capacitif sans contact pour la détection automatique des bords et un positionnement précis, offrant une protection robuste pour la coupe rapide de pièces inégales. Le système intègre une conception de dépoussiérage zoné avec un système de filtration haute capacité pour un nettoyage en profondeur. Les deux côtés de la zone de coupe sont équipés de dispositifs d'extraction de poussière et de purification des fumées à double fonction pour une évacuation complète, complétés par une structure ignifuge pour garantir une production sûre.

Supériorité du produit ：

1. La zone de coupe est conçue avec un système de dépoussiérage cloisonné, doté d'un système de filtration de poussière à grand volume avec une forte aspiration et un nettoyage en profondeur. Des dispositifs de dépoussiérage par soufflage et aspiration et des équipements de purification des fumées sont installés des deux côtés de la zone de coupe pour assurer une évacuation complète des fumées. De plus, des structures ignifuges sont équipées pour garantir une production sûre.

2. Configurez une liste de traitement unique pour gérer différents matériaux, tailles et pièces, avec un mode sans pilote disponible.

3. La tête de coupe BOCI est dotée d'un capteur capacitif sans contact qui détecte automatiquement les bords, ajuste la mise au point et les positions, avec une protection robuste pour une coupe rapide des pièces inégales.

4. La poutre en aluminium avec étirage à froid et extrusion est légère, bonne en rigidité, haute précision, bonnes caractéristiques dynamiques, structure stable et difficile à déformer.

5. Le système de contrôle Baichu, doté du contrôle de bus EtherCat, offre un calcul à grande vitesse, une réponse rapide et une excellente évolutivité.

6. Le corps de joint de rail à espace nul, la distance entre les deux côtés est constante, la vitesse de fonctionnement élevée sans tremblement, le recuit secondaire du corps du lit pour éliminer la contrainte interne, le fonctionnement à long terme ne se déforme pas ;

taille du produit :

model	RT-H30	RT-H35	RT-H46
laser power （W）	12000w-60000w	12000w-60000w	12000w-30000w
Working area (mm)	13000mm/18000mm/25000mm	13000mm/18000mm/25000mm	13000mm/18000mm/25000mm
outline dimension （mm）	(17100/24140/31350)x5270x2000	(17100/24140/31350)x5670x2000	(17100/24140/31350)x6840x2000
Positioning accuracy (mm/m)	0.05mm/m	0.05mm/m	0.05mm/m
repeated positioning accuracy (mm/m)	0.03mm/m	0.03mm/m	0.03mm/m
Maximum linkage speed (m/min)	100m/min	100m/min	100m/min
Maximum positioning acceleration (G)	0.8G	0.6G	0.6G
Total weight (kg)	8500kg	8900kg	13600kg
Maximum load capacity (kg)	1300kg	1300kg	1700kg/m

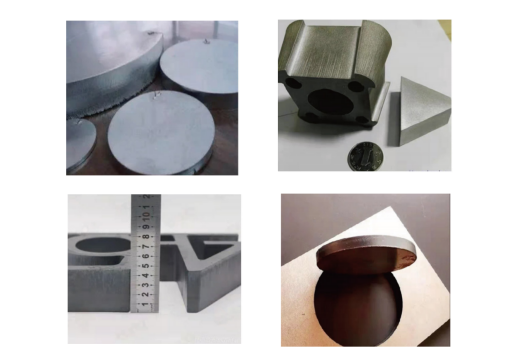

Exemple d'affichage

Domaine d'application：

Pour couper des navires, des ponts, des engins de construction, de l'énergie éolienne, de l'industrie aérospatiale et automobile, des structures en acier, des machines portuaires, etc.
