Mandrin double de précision pour coupe-tube laser

Quantité de commande minimum:1

Attributs du produit
Emballage & livraison

Attributs du produit

Modèle: 2-3-1

marque: LASER RATOP

Emballage & livraison

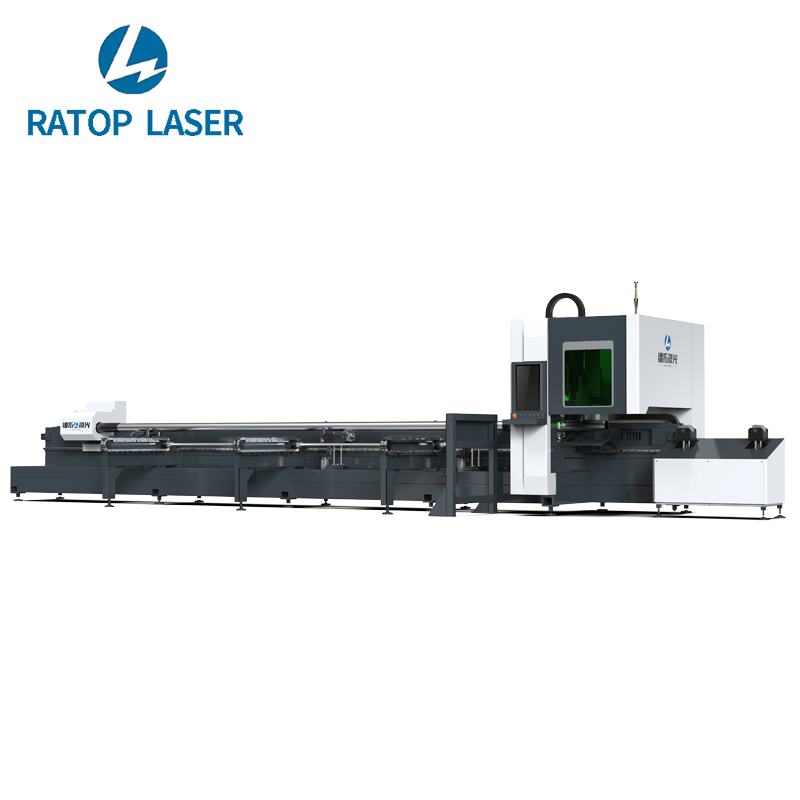

La machine de découpe laser de tubes à double mandrin de précision est un outil industriel avancé conçu pour le traitement de haute précision des matériaux tubulaires, fusionnant un serrage stable à double mandrin, des capacités de coupe multi-axes et une production par lots efficace pour les applications de fabrication.

Avantages

Les principaux points forts de cette machine résident dans sa précision et sa stabilité : le système à double mandrin maintient solidement les tubes (même les pièces longues ou fines) pour éliminer les vibrations et les déflexions pendant la coupe, garantissant une précision constante sur toute la longueur du matériau. Il prend en charge les coupes complexes multi-angles (par exemple, biseaux, fentes ou contours irréguliers) via sa tête laser multi-axes, réduisant ainsi le besoin de repositionnement manuel et augmentant l'efficacité de la production. Le système d'alimentation et de serrage automatisé permet un traitement continu par lots, tandis que le laser haute puissance offre des coupes nettes et sans bavures qui minimisent le travail de post-traitement. De plus, son châssis robuste garantit une stabilité opérationnelle à long terme et l'interface de commande conviviale simplifie la programmation pour diverses tâches de coupe.

Notre machine de découpe laser à fibre, notre machine de découpe de tubes au laser à fibre (également connue sous le nom de machine de découpe laser de tubes) et notre machine de soudage laser combinent haute précision, fonctionnement stable et performances efficaces, répondant parfaitement aux besoins de traitement des tôles, des tuyaux et des projets de soudage dans tous les secteurs. Soutenus par un contrôle de qualité strict, un service après-vente attentionné et une livraison rapide, nous nous engageons à fournir des solutions fiables. Accueillez les clients mondiaux pour qu’ils se consultent et coopèrent pour un succès mutuel.

présentation du produit ：

Le coupe-tube laser à fibre à double poignée Laituo Laser est doté d'une alimentation en faisceaux entièrement automatique (en option), réduisant les exigences de l'opérateur tout en augmentant l'efficacité du traitement. Son système automatisé de reconnaissance de sections prend en charge l'alimentation en matériaux mixtes et récupère automatiquement les paramètres de processus à partir de la base de données. Équipée d'un logiciel de découpe professionnel et d'une bibliothèque complète de paramètres, cette machine est principalement conçue pour la découpe laser de tuyaux en acier au carbone, de tuyaux en acier inoxydable et de matériaux similaires.

supériorité du produit ：

1. La machine de découpe de tubes laser est basée sur le système CNC Baichu qui est basé sur le système d'exploitation Windows. Il dispose d'une plate-forme spéciale et intègre le module de fonction spécial de contrôle de découpe laser. Il a une fonction puissante et une bonne interface homme-machine.

2. Un logiciel professionnel de découpe de tubes est une technologie de base permettant aux machines de découpe de tubes CNC d'obtenir une « coupe continue et une efficacité élevée », servant de solution fondamentale pour la conservation des matériaux et l'amélioration de l'efficacité de coupe.

3. La tête de découpe laser à fibre capacitive présente une précision de détection élevée, une réponse sensible et les performances les plus stables et les plus fiables.

4. Le dispositif à mandrin unique maintient un contact constant avec la surface du tuyau pendant l'alimentation et la rotation. La force de support est ajustée en fonction des spécifications du tuyau pour garantir un support efficace, empêcher l'affaissement du tuyau, minimiser l'oscillation axiale pendant la rotation et améliorer la précision de l'usinage.

5. Le regroupement et l'alimentation entièrement automatisés (en option) réduisent les exigences de l'opérateur tout en améliorant l'efficacité du traitement.

6. Le système de reconnaissance automatique de la position de soudure des tubes CCD (en option) détecte et évite automatiquement les positions de soudure pour garantir la qualité de la coupe :

La valve proportionnelle servo de haute précision contrôle avec précision la pression du gaz auxiliaire de coupe et la force de serrage du mandrin pour obtenir des performances de coupe optimales.

taille du produit :

Model	RT-H6012	RT-H6016	RT-H6024	RT-H6036
Power(W)	1500-3000	2000-6000	3000-6000	3000-6000
Cutting capacity(mm)	O10-120 □10x10-120x120	O12-160□12x12-160x160	O16-240□16x16-240×240	O20-360□20x20-360×360
X、Yaxes Positioningaccuracy(mm/m)	±0.05	±0.05	±0.05	±0.05
X、Y-axes repeatability(mm)	±0.03	±0.03	±0.03	±0.03
Max.length of tube(mm)	≤6400	≤6400	≤6400	≤6500
Max.acceleration(g)	1.5	1.5	1.5	1.0
Maximum idle speed(m/min)	100	100	100	100
Max.rotating speed of chucks( r p m )	200	150	150	150
External dimensions( m m )	L9500×W1780×H2410	L9500×W1780×H2410	L9500×W1780×H2410	L12250×W2350×H2600
Powersupply requirements(V)	380	380	380	380

Please refer to the technical proposal for detall

Exemple d'affichage :

Domaine d'application：

Industrie du meuble : cadres de meubles en acier inoxydable/acier au carbone, présentoirs et accessoires de salle de bain.

Équipement de fitness : tapis roulant, vélo d’exercice et cadres en tubes métalliques de supports d’entraînement complets.

Construction automobile : système d'échappement, composants de châssis, cadre de siège, cadre anti-roulis.
